教你如何配置配電柜的線路

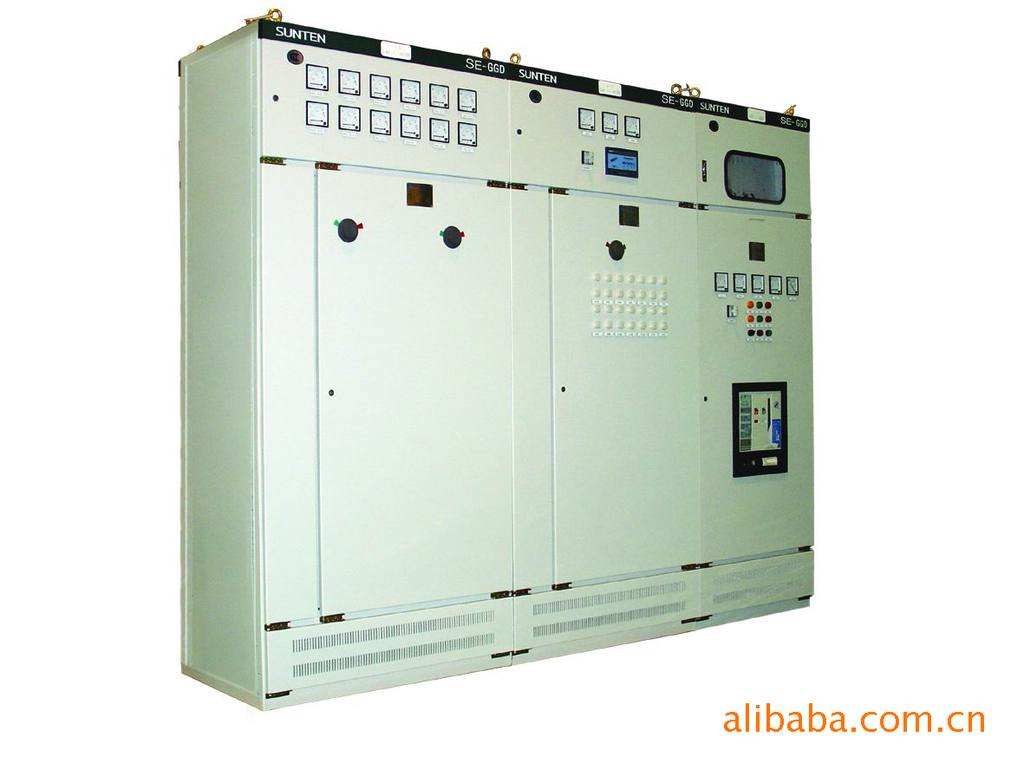

家用配電柜分多少路？

買了12路配電柜。事實上，如果你在一個三室兩廳的房子里，你很有可能無法使用12路配電柜。下面是電路的詳細計算。

廚房有一條路，三間臥室有一條路，客廳和餐廳有一條路，照明有一條路，大立柜，空調有一條路，三個房間有兩條路，衛生間有一條路，所以大概有11條路。

如何選擇配電柜中的空氣開關？

斷路器將安裝在電路下方。根據以上電路的情況，我們逐一選擇合適的斷路器，并對下面的重慶配電柜做了詳細的報告。

配電柜內空氣開關的組裝方式一般有兩種。

一種是用帶漏電保護的空氣開關為主開關，后回路用1P空氣開關。這種方法是可行的，但是如果某一條線路泄漏，是總開關，不可能一次找到泄漏的地方。

第二種是用兩批空氣開關作為主開關，在后回路安裝帶插座的漏電保護開關，這也是大多數人的組裝方法。而且如果某個回路有漏電跳，單獨回路不跳主剎車，維修起來更方便。

如何組裝空氣開關的容量？

有了組裝的想法，就要選擇合適的空氣開關容量。主開關建議使用40-63A。房間多，電器大的可以適當增加。一般家庭需要63。有的家庭會(huì )在主保護器前加欠壓保護器，保護家用電的安全。

1、照明配電柜(板)進場未檢查

后果：照明配電柜(板)進場前未經檢查，安裝后經常發現二層板無專用接地螺栓，保護接地線截面小，有電器的可開啟門與金屬框用裸銅軟線連接不牢固，電線與電器連接不牢固，有反環現象。螺母不需要鍍鋅零件，線徑不符合要求，沒有顏色標簽，沒有卡柜和電氣電路圖，電器布局和間距不合理，修改工期延誤也會(huì )影響質量。

2、照明配電柜(板)保護線、電線直徑不符合

后果：照明配電柜(板)的保護線不是從端子開始布置，而是由箱框串聯，線徑不按要求設置。配電柜安全電壓內的設備沒有保護地線，容易導致安全事故。

措施：根據規范要求，照明配電柜(板)內應設置保護接地母線，母線上應接保護接地。

保護地線的截面積不應小于從電源到電器大引線的截面積；但也要根據相關規定進行選擇。配電柜(板)上的接地應牢固，并有鎖緊裝置。

對于裝有超過50V電氣設備的可開啟門，活動面板應與接地良好的金屬框架用裸銅軟線牢固連接。裸銅線的截面積也要按規定選擇。壁厚小于2.5毫米的金屬盒和盒體不應作為管道的跨距。

電器的接地線和保護接地線壓接。根據表，保護地線的橫截面積

保護接地線的橫截面積(mm2)表3-18

該裝置的相導體的橫截面積對應于保護導體的橫截面積
