開關柜和配電柜有什么區別

開關柜和配電柜有什么區別

配電箱、開關柜除了在功能、安裝環境、內部結構、被控對象等方面存在差異外，還有尺寸不同、體積小的特點，可以隱藏在墻內，也可以立在地上。然而，開關設備體積龐大，僅安裝在變電站和配電室。

開關柜是一種電氣設備。開關柜的外線進入柜內主控開關，再進入副控開關。每個分支都是根據需要設置的。如儀表、自動控制、電機磁開關、各種交流接觸器等。有的還有高壓室和低壓室的開關柜，高壓母線，如發電廠等。有的還有低周減載保護主設備。

開關設備的主要功能是在電力系統的發電、輸電、配電和能量轉換過程中，對電氣設備進行開啟、關閉、控制和保護。開關柜內的部件主要包括斷路器、隔離開關、負荷開關、操作機構、變壓器和各種保護裝置。開關設備的分類方法有很多，如可拆卸開關設備和通過斷路器安裝的固定開關設備；或者根據柜體結構的不同，分為敞開式開關柜、金屬封閉式開關柜和金屬封閉式鎧裝開關柜；根據電壓等級的不同，可分為高壓開關柜、中壓開關柜和低壓開關柜。主要用于電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦、住宅小區、高層建筑等不同場合。

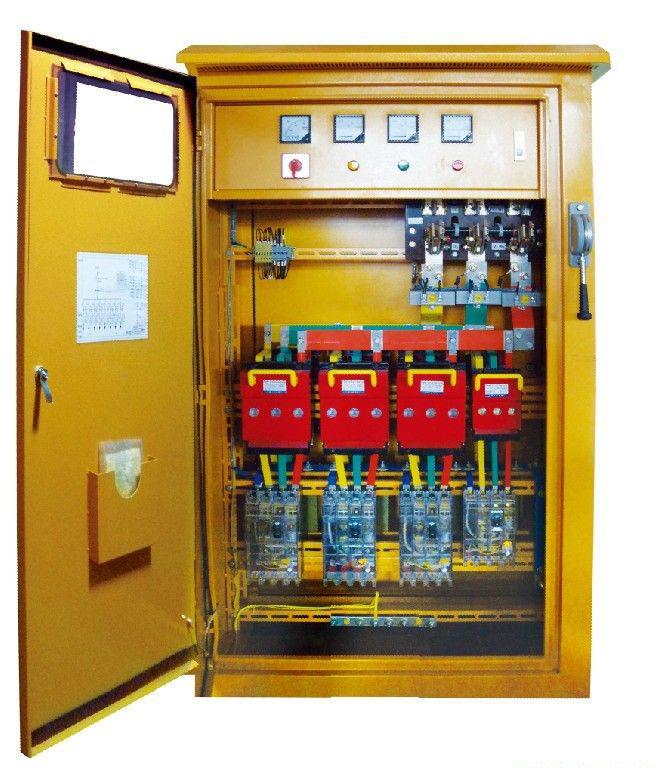

配電柜(箱)分為配電柜(箱)、照明配電柜(箱)和計量柜(箱)，是配電系統的最終設備。配電柜是電機控制中心的總稱。配電柜用于負荷分散、線路少的場合。電機控制中心用在負載集中，電路多的地方。它們將上層配電設備電路的電能分配給最近的負載。這種級別的設備應為負載提供保護、監控和控制。

指配電柜、照明配電柜、計量柜等配電系統的最終設備。
